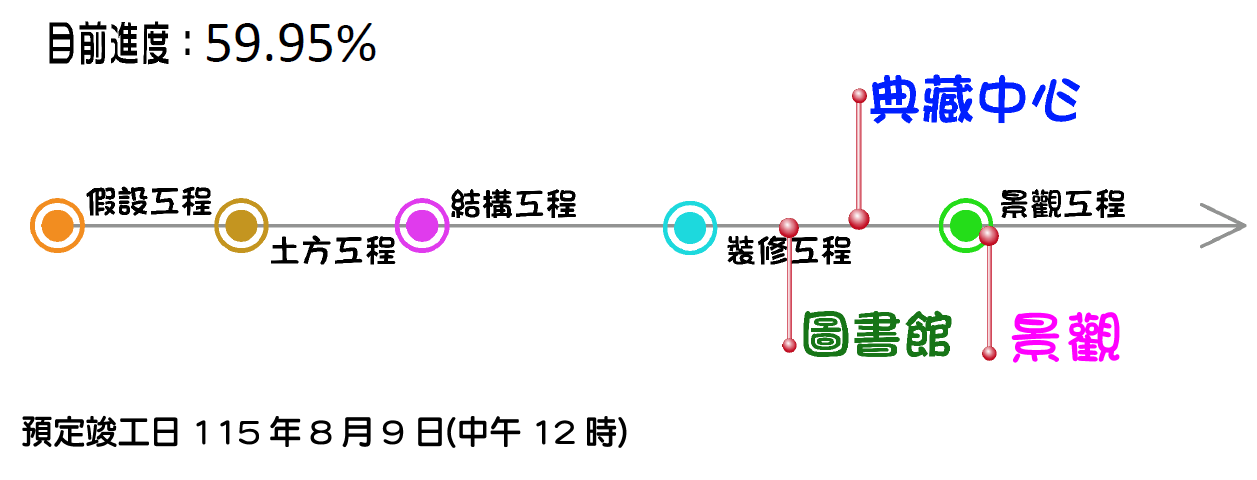

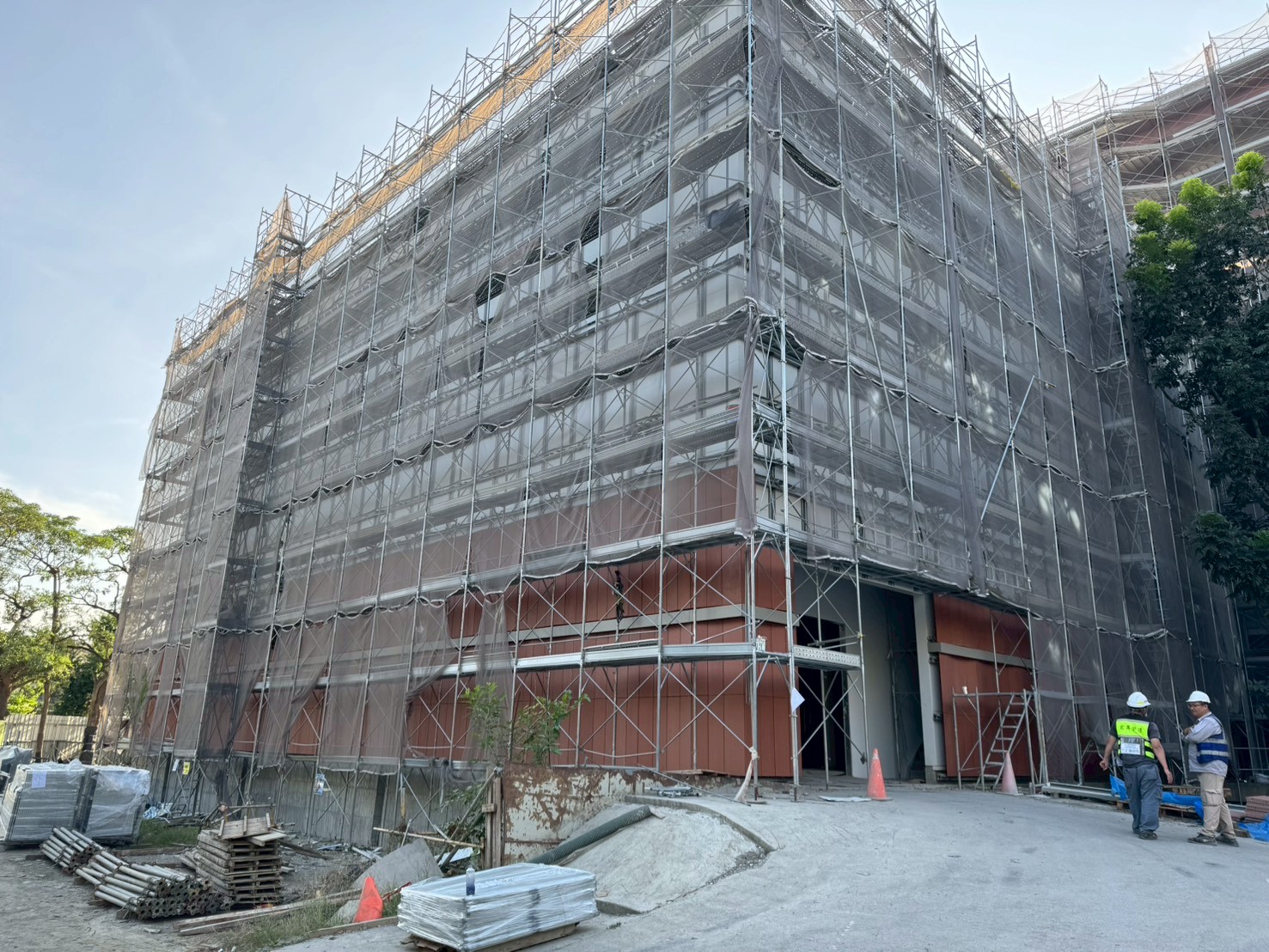

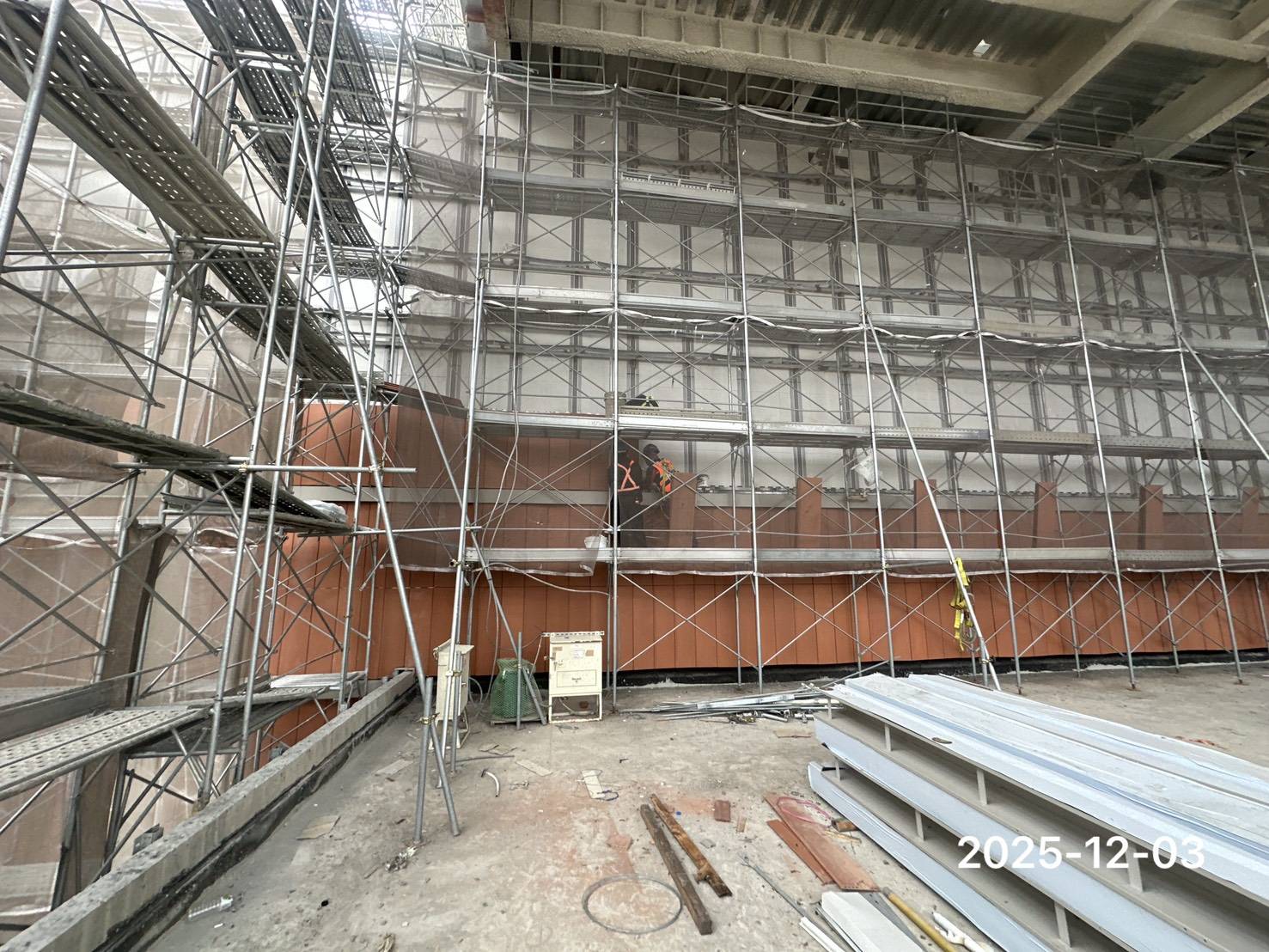

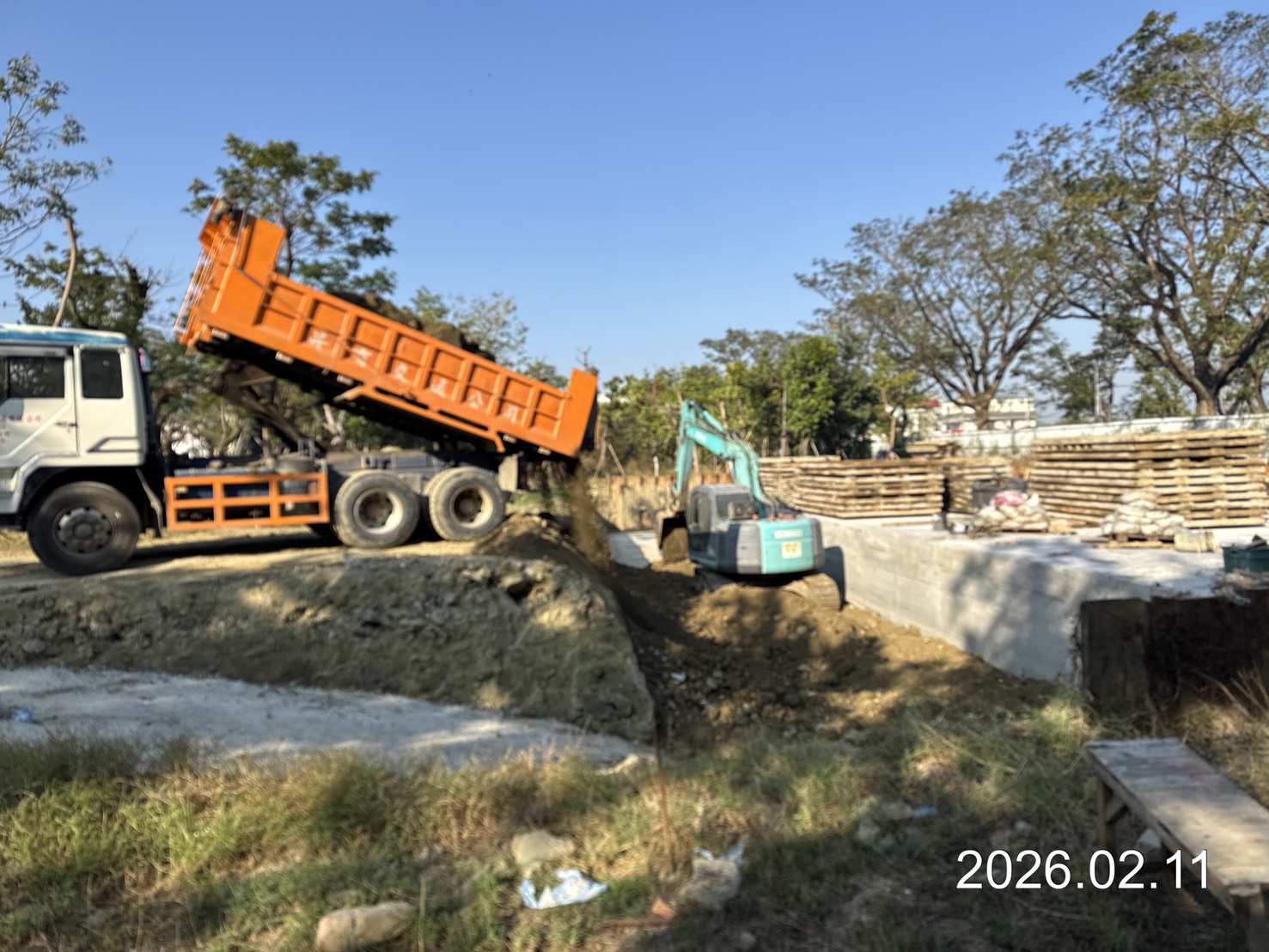

國家圖書館-鋼構吊裝、防水工程、土方回填作業、柱內灌漿、鋼承鈑鋪設

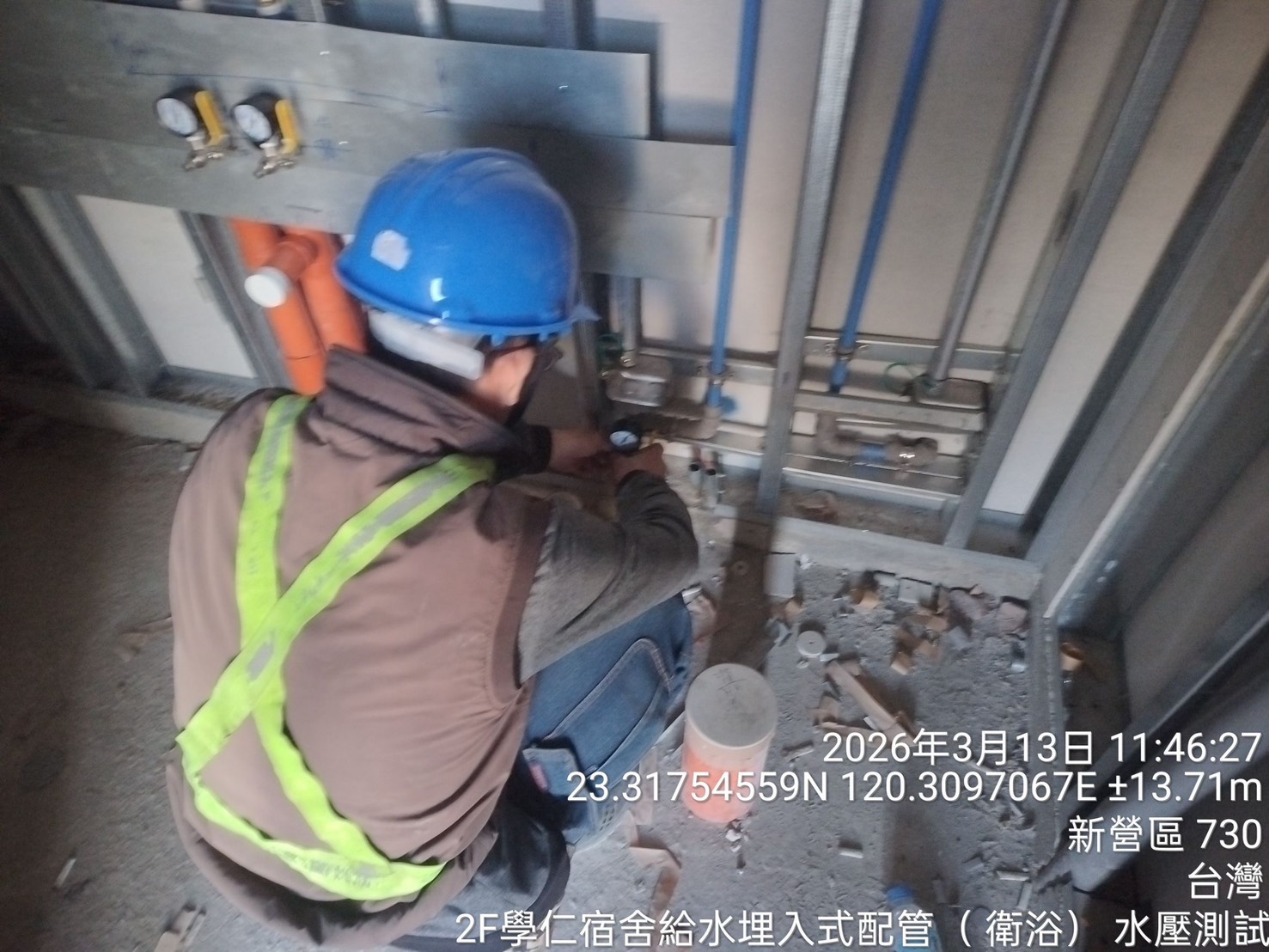

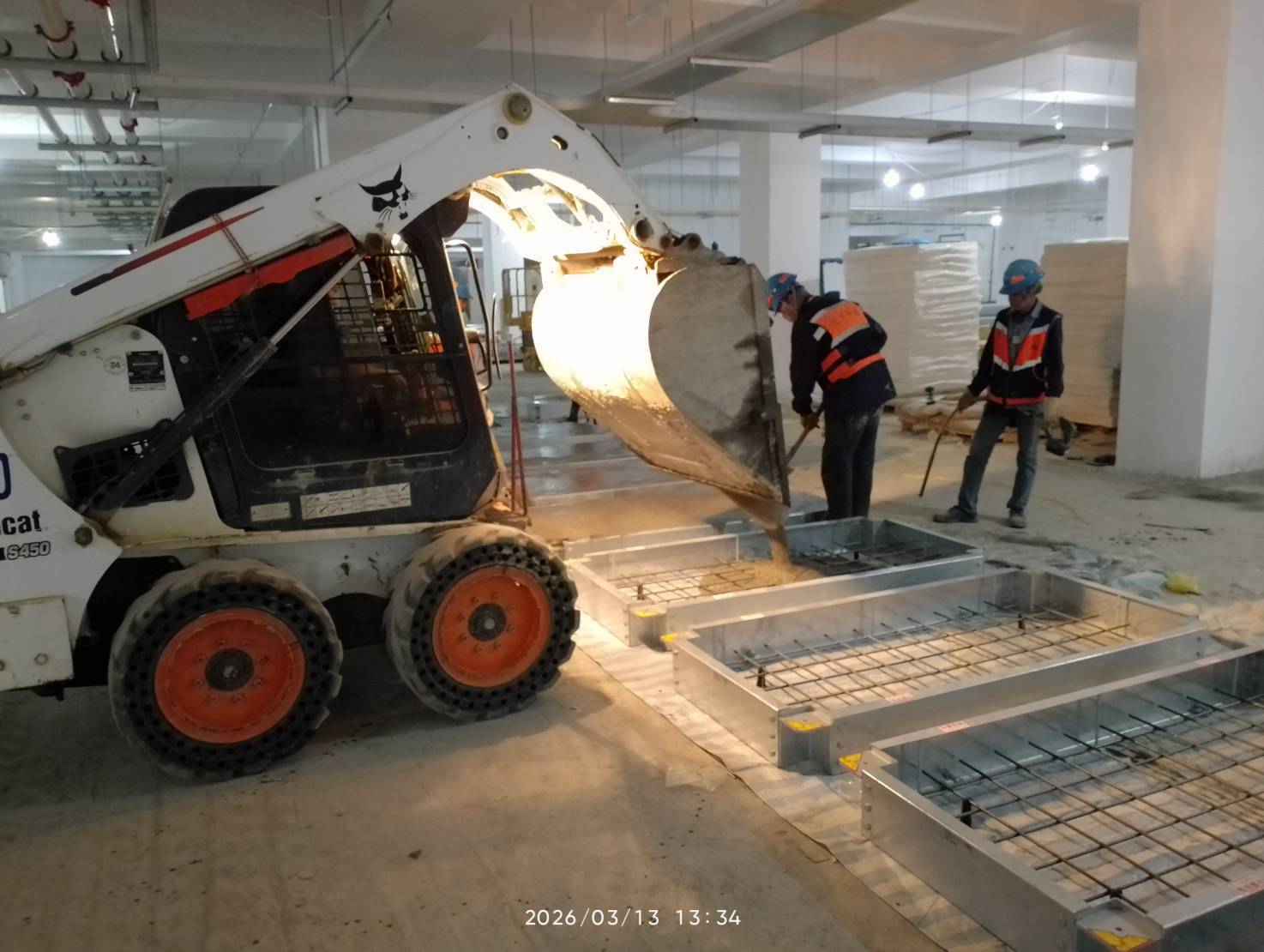

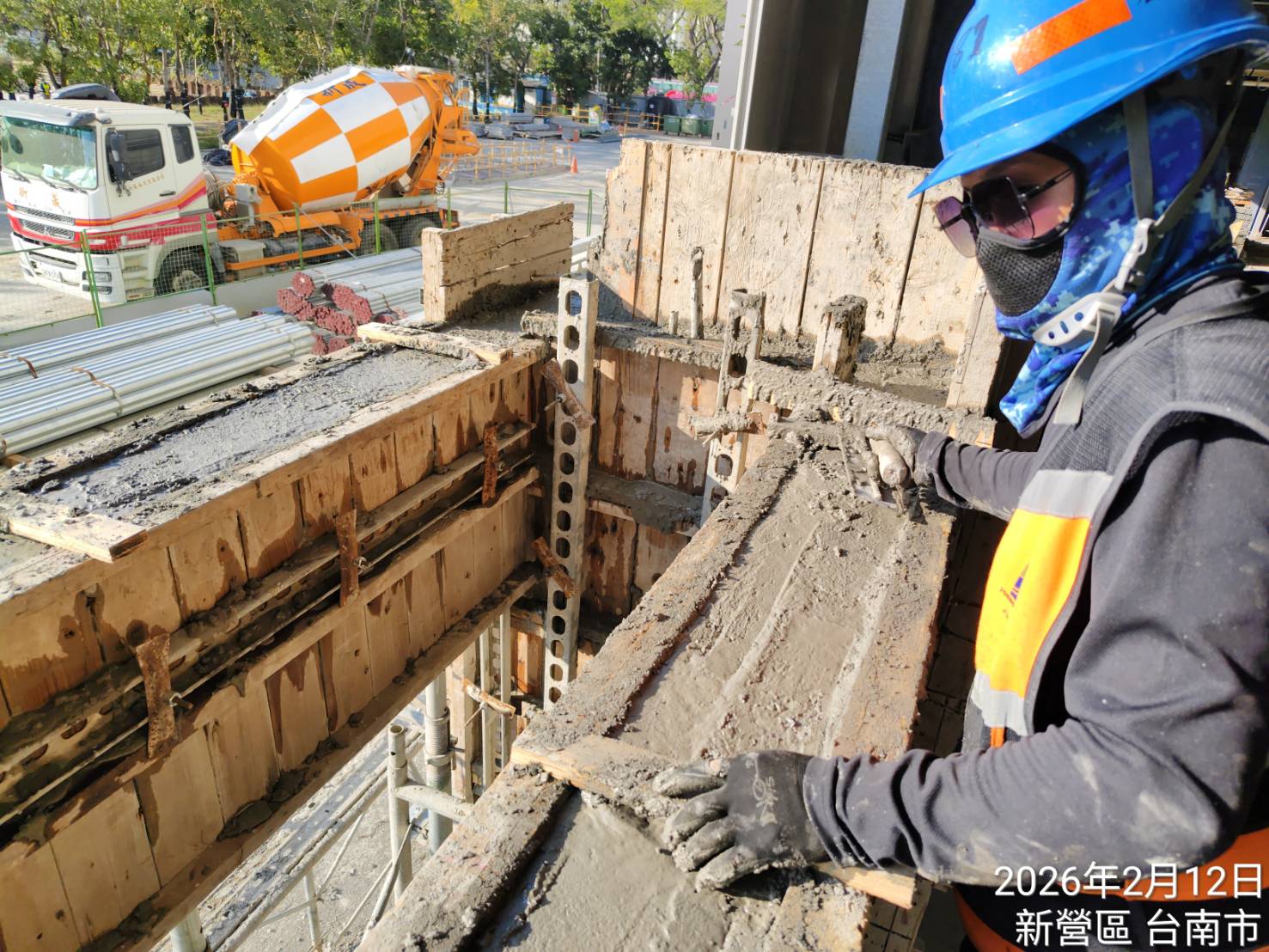

聯合典藏中心-結構施作、消防及機水電配管、點銲鋼絲網鋪設、北側施工架搭設進度 日誌1130109 01

在曾館長努力籌畫及推動『國家圖書館南部分館暨國家聯合典藏中心新建工程』,

如今曾館長要退休了,依然心繫這片工地

於113年1月3日 曾館長蒞臨巡視 工地現況及進度

LINE ALBUM 202413 240103 56

(館長蒞臨巡視工地)

目前圖書館進行吊裝作業,力拼2月底能完成鋼構吊裝

如空拍照片,可清晰看到整個圖書館的結構樣貌

空拍全景20240109

(國家圖書館南部分館暨國家聯合典藏中心空拍工地全景樣貌,拍攝時間113/01/09)



 空拍 圖書館20240109

(圖書館空拍樣貌,拍攝時間113/01/09)

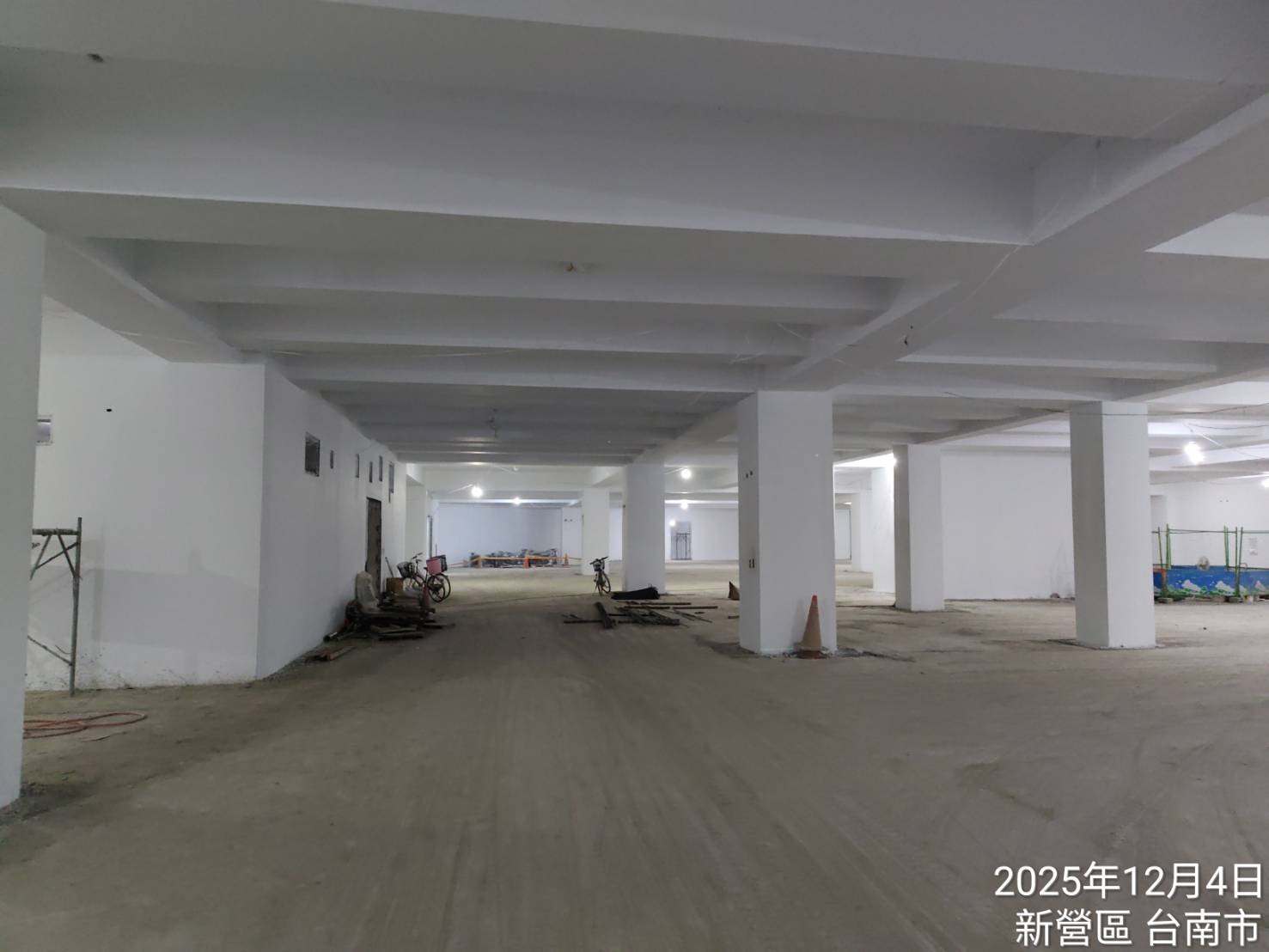

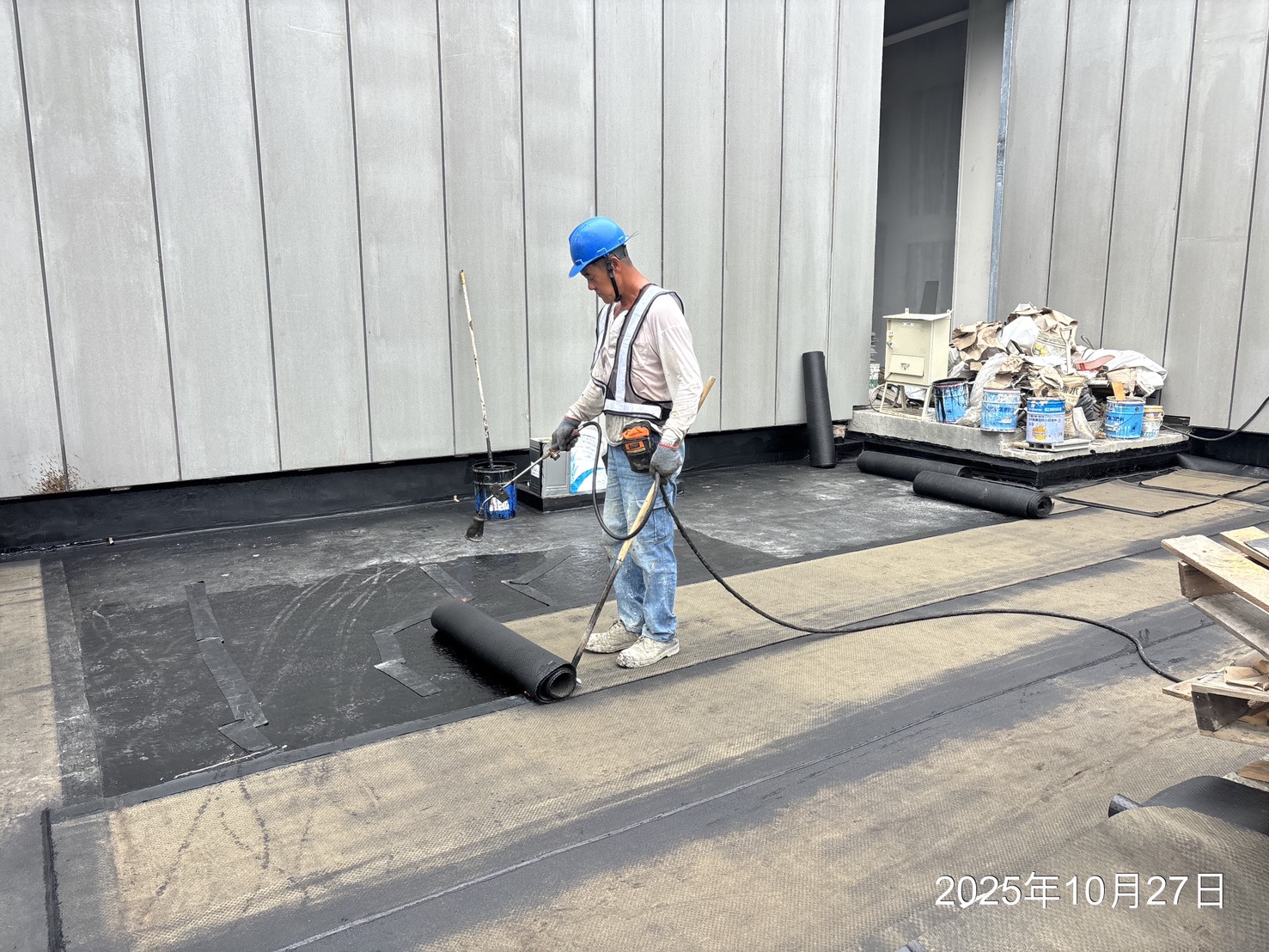

圖書館地下室已經開始施作防水工程

先行厚塗抹均勻的樹脂底油,接著黏上防水膜

再鋪設2.5公分保護板保護防水膜

依工序逐層施作

1226 防水

(圖書館防水工程施作 拍攝時間112/12/26)

 1130109 防水

(圖書館防水工程施作 拍攝時間113/01/09)

典藏中心分為六區分區施作,已完成四區

目前第五、六區,已進入最後BS版施作階段

已即將完成!

典0106

(聯合典藏中心現況 拍攝時間113/01/06)

國家圖書館-鋼構吊裝、結構施作

聯合典藏中心-消防機水電配管、點銲鋼絲網鋪設

進度 日誌1121128 01

國家圖書館因現有樹木導致鋼構吊裝空間受限,增加吊裝困難度,

為了排除困難,宏昇不惜成本增加BS版混凝土強度,讓吊車能於BS版上進行吊裝作業,

希望於明年年初可進行上梁典禮。


LINE ALBUM 1121121起 鋼構吊裝 231122 13

(鋼構吊裝作業)

LINE ALBUM 1121121起 鋼構吊裝 231122 17

(鋼構吊裝作業)

LINE ALBUM 1121121起 鋼構吊裝 231123 23

(鋼構吊裝作業)

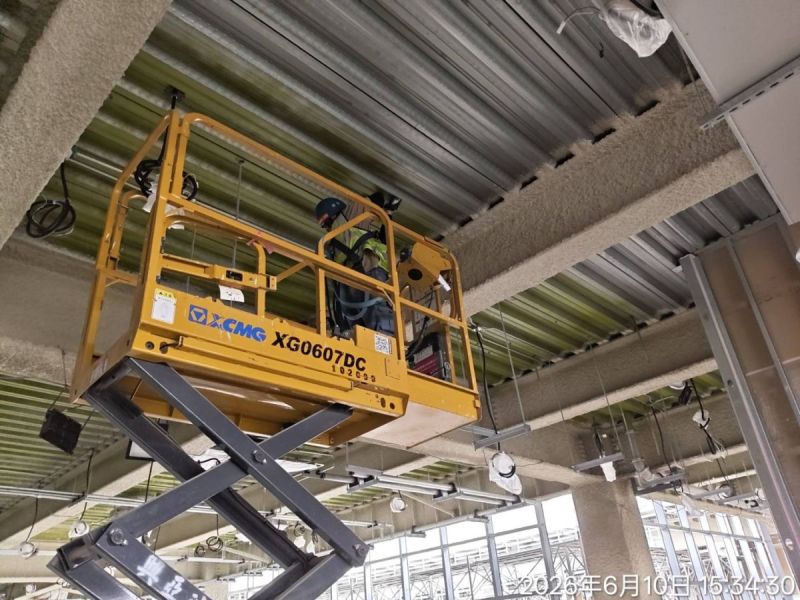

聯合典藏中心鋼承鈑已經鋪設完成,接著進行消防機水電配管及點銲鋼絲網作業,努力搶工進行二、三、四樓樓板澆置,

讓聯合典藏中心外觀更進一步呈現在大家眼前。

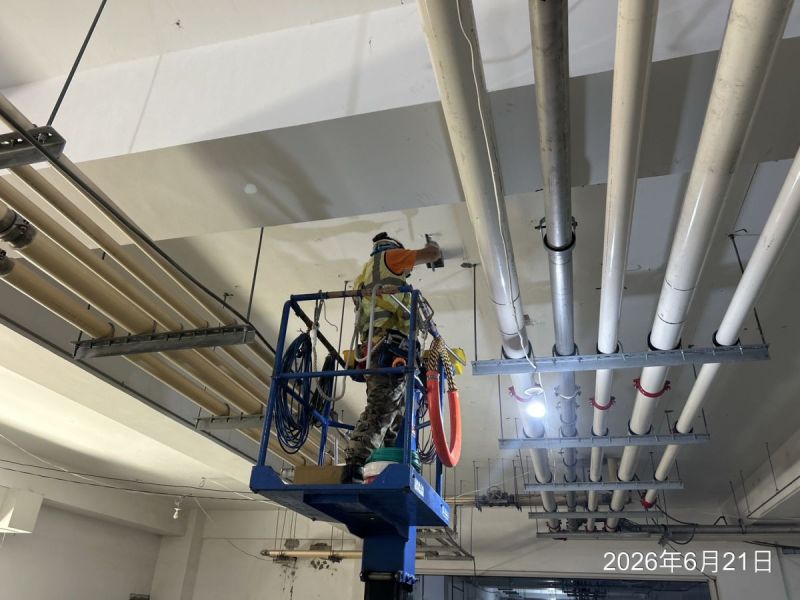

LINE ALBUM 典藏3F 南側消防火警接線盒配管施工20231122 231122 6

(聯合典藏中心三樓南側消防火警接線盒配管施工)

典藏中心-BS版施作、鋼承鈑鋪設

圖書館-開挖作業、鋼構廠內加工、筏式基礎施作

進度0825 01 01



最近受颱風及外圍氣候影響,多日下雨

進度受到影響,我們施工人員冒著雨下工地進行抽水作業

如果能施作部分,也努力進行趕工作業。



接下來,請各協力廠商增派人力推動進度



颱風後我們協助附近居民進行工區內外環境整潔

清除落葉、打掃環境,避免孳生蚊,恢復生活環境樣貌。

165977

典藏中心-鋼構電焊作業、鋼承鈑鋪設、筏基撐牆結構施作、筏基地梁澆置

圖書館-開挖作業、鋼構廠內加工、筏式基礎施作

進度 日誌1120613

阿勃勒花季來臨了

現在工地每天都飄著黃金雨

目前阿勃勒大道我們規劃為工安走廊及員工休息區(如下圖)

讓施工人員午休時段吃午餐、睡午覺,有如在野餐般

休憩也成了一個享受呢!

在此呼籲,目前工地無對外開放,請大家勿擅自進入工地唷!

20230604 阿勃勒

(上圖:勞工休息區)

目前 典藏中心頂板 先行鋪設鋼承鈑,

一方面避免下雨導致內部積水

另一方面,減少下雨導致停擺的施工項目

20230531 空拍 2

(上圖:112/05/31 空拍照片)

20230531 空拍 1

(上圖:112/05/31 空拍照片)

因 典藏中心進入了撐牆結構施作階段,施作位置有高低落差,

我們設置了上下設備、安全母索等 安全設施及設備,確保施工人員施作過程的安全性

1120608 電銲作業

(上圖:典藏中心 電焊作業)

S 83124278 0

(上圖:典藏中心上下設備設置)

但 最近進入了雨季

為了 施工人員的安全,我們停工好幾日

而 開挖區也出現了積水現象,

為了避免雨水沖刷導致 土壤鬆動、地基下陷等現象,我們啟動了抽水機抽水、鋪蓋防水帆布

時時刻刻處於備戰狀態,

巡視工區內外狀況、安全觀測數據 等

S 12550154 1

(上圖:防水帆布鋪蓋,避免雨水沖刷)

外面下著雨,我們的心也跟著憂愁了起來

揪心著,害怕工地是否有哪個環節沒注意到

讓雨水給沖壞了!

在此 感謝施工團隊們的辛勞,堅守這片工地

讓氣候影響降到最低。

典藏中心-鋼構焊接

共構區-鋼構吊裝

圖書館-土方開挖

進度 日誌1120514

進入了梅雨季,為了防範大雨及颱風

我們進行了防汛演練

LINE ALBUM 20230428防汛演練 230428 12

(上圖:防汛演練) LINE ALBUM 20230428防汛演練 230428 17

(上圖:防汛演練)

也因為近期下雨

為了施工人員的安全,我們在雨後停工了幾天,讓太陽能曬曬工地

避免

典藏中心鋼構焊接作業,造成感電

圖書館開挖,土壤含雨量過大鬆動,造成施工危險



近期也開始恢復施作

典藏中心鋼構也已經接近完成階段

DJI 0729

(上圖 典藏中心鋼構吊裝 112/05/10現況)

共構區因受限基地開挖區域動線及現地保留樹種影響,

鋼構吊裝作業用吊車必須開至地下開挖面進行吊裝,

由於共構區鋼構吊裝作業半徑最遠達46米,

因此必須使用大型300噸吊車來進行吊裝,

又因現況地基為軟弱土壤層,

除必須進行厚度達60cm以較具承載力之天然級配替換原土壤之地質改良補強措施外,

並在作業動線上鋪設達210片雙層鋼板

以確保吊車在安全無虞的作業條件下進行吊裝作業

共構區位置

(上圖 共構區位置)

DJI 0741 1

(上圖 大型300噸吊車作業)

我們時刻的關心各施工人員的安全

讓大家有個安全的施工環境

謝謝施工人員的辛勞,也謝謝宏昇營造的用心



典藏中心-鋼構吊裝

圖書館-土方開挖及鋼板樁打設

進度 日誌

鋼構於 4 月 8 日開始吊裝作業

鋼構吊裝目前由D、F、H開始吊裝,如下圖吊裝順序,吊裝過程中也作好安全防護,保護施工人員的安全

每個鋼構材料先由廠內加工,在運至工區

從進料到加工→工區吊裝,每個環節步驟皆有查驗,

不論是材料或施工,皆做到品質的保證

1

(上圖 吊裝順序)

LINE ALBUM 1120408鋼構吊裝 起吊 230410 35

(上圖 鋼構吊裝自檢)

LINE ALBUM 1120408鋼構吊裝 起吊 230410 1

(上圖 鋼構吊裝作業)

DJI 0043

(上圖 鋼構吊裝作業)



典藏中心-筏基底板RC澆置完成

圖書館-土方開挖及鋼板樁打設

進度 日誌6

為避免夜間澆置造成附近居民噪音困擾,典藏中心分三區澆置

筏基底板澆置完成後,配合自動灑水及PP板鋪設防止水化熱過快,造成裂縫

 LINE ALBUM 20230314 工區空拍圖 230315 28

(上圖 筏基底板RC第三區澆置)

S 2359343

(上圖 自動灑水及PP板鋪設)

圖書館目前進入土方開挖及鋼板樁打設

土方開挖為抑制揚塵,增設自動灑水及防塵網

鋼板樁打設為避免噪音過大,增設隔音牆

23 0302 鋼板樁鋼筋綁紮開挖 空拍 國家圖書館 0996

(上圖 土方開挖)

184312

(上圖 抑制揚塵:防塵網及自動灑水設備)

TimePhoto 20230307 095645

(上圖 鋼板樁打設)

181812 複製

(上圖 隔音牆裝設)

我們施工階段盡力的完成每項工項,並設置防護措施

也謝謝附近居民體恤我們

典藏中心-鋼筋綁紮工程目前持續進行中

已經進入了  典藏中心筏基底板鋼筋綁紮

進度 日誌



本工程鋼筋採用竹節鋼筋,並符合CNS 560 中 SD420(W)之要求,鋼筋降伏強度為D10(#3)至D36(#11)採用SD420(W),Fy=4200 kgd/c㎡。

NIUB1969

1123



 接著施做模板組立>筏基底板分區灌漿

TimePhoto 20230209 143556

施工過程中如果有造成大家不便,請鄉親朋友們多多包涵

國家圖書館 關心您







截止到112年01月18日,目前進度已到達 3.3350%

從  施工前說明>動土典禮>植栽移除/移植/養護>典藏中心土方工程>典藏中心噴漿護坡>典藏中心 地坪PC

當  過完年後,將進入  結構工程 階段


進度

20230117

(如圖:112年01月07日拍攝)



 112年1月18日

國家圖書館工程督導小組112年度第一次會議

地點:本館188會議室

LINE ALBUM 20130218南館籌備會 230118 7

9 x 13 公分 4

我們國家圖書館時時刻刻關心著工程的品質及進度,且定期及不定期的執行督導及稽核

祝大家,新年快樂



典藏館區於111年12月開始進行土方開挖工程,

車輛進出也會進行輪胎清洗作業,出入口也增派人員交通指揮,

對於環境整潔也會定期使用水車進行路面清洗作業,

開挖施作周圍也搭設安全護欄,確保工地安全,

國家圖書館南部分館暨國家聯典中心新建工程努力的做好每個施工環節,也謝謝在地居民包容施工期間造成的不便。





111年11月22日 工程月會及工地視察

工程月會上施工單位展現開工至今的成果

最亮眼部分為BIM模型成果









經過了114天,如下圖可清楚展現目前施工進度及狀況

接著將進入開挖階段了,讓我們一同期待國家圖書館南部分館暨國家聯合典藏中心吧!


(左圖)為動工前國圖工區全景,(右圖)111年11月15日拍攝


(上圖)第四次工程月會-會議


(上圖)第四次工程月會-工地視察



  國家圖書館南部分館基地工務所即將完工

  經過多次調整工務所的坪數及隔間分配,基地工務所即將建置完成,讓本案工程團隊同仁擁有優良工作環境。
  隨著基地工務所從無至有的完成,國圖南部分館的工程團隊成員也陸續進駐,工程進度將依規劃時程加速推進,相信南部民眾會更期待國家圖書館南部分館暨國家聯合典藏中心如期如質完工啟用。

1110921-組合屋臨時水電配管_2.jpg  圖1:組合屋臨時水電配管


圖2:工務所地坪灑水養護


圖3:工務所搭建 一樓


圖4:工務所搭建 二樓


圖5:工務所外觀


圖6:工務所二樓走廊
